De Kelitegroep is een globale fabrikant van kogelklep en GGC-kleppen, produceren wij OEM ook producten en verstrekken overzee machinaal bewerkte componenten (lichaam, eindkappen, bal, stam, lagerplaat, enz.) aan.
Stem in met uw bezoek en zie uw vrienden te worden ernaar uit.
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grootte:: | NPS 2 " ~48“ | Drukclassificatie:: | Klasse 150~1500 |
|---|---|---|---|
| Materiaal:: | A105, LF2, F304, F316, F304L, F316L, F51, A106-B, 20# ENZ. | Ontwerp & Productienorm:: | API 6A, API 6D, API 6DSS, KS, BS 5351, ASME B16.34 |
| Face to face:: | ASME B16.10, API 6D | eindverbinding:: | ASME B16.5, ASME B16.47, ASME B16.25 |
| Test en Inspectie:: | ISO 5208, API 6D, API598 | Verrichtingsmethode:: | Handboek, Wormtoestel, Elektrische Actuator, Pneumatische Actuator |
| Hoog licht: | volledig gelaste lichaamskogelkleppen,Zachte Gezette Kogelklep |
||

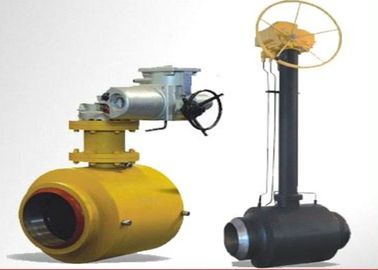

API 6D laste volledig kogelklep van 2“ - 56“ CL150-2500 de kogelklep van Cs en SS
De Kelitekleppen is beroemd voor de productie van volledig gelaste kogelkleppen in de markt van China, hebben wij 56“ gelaste kogelkleppen van CL600 volledig voor de markt van Iran gemaakt, werd een speciale techniek uitgevoerd zodat de postlassenthermische behandeling niet wordt vereist de zo zachte verbindingen niet tijdens het lassenprocédé zullen beschadigd worden om de verbindingen goede prestaties ervoor te zorgen.
Het lichaam uit één stuk, hoogtepunt droeg/verminderd droeg, opgezette tap, dubbel blok en het aftap, enige of dubbele zuigereffect, anti-slag stamt uit, antistatisch die apparaat, brand-brandkast aan api-607/6FA/ISO 10497, Zetels met veerwerking die, dichtingsproductinjectie, NACE M.-01-75, NYLON, DEVLON&PEEK-zeteltussenvoegsels wordt, volgens ASME B16.34, BS5351, KS en api-6D wordt ontworpen verklaard en wordt getest.
| Grootte | NPS 2 ″ ~48 ″ |
|---|---|
| Drukclassificatie | Klasse 150~1500 |
| Materiaal | A105, LF2, F304, F316, F304L, F316L |
| Ontwerp & Productienorm | API 608, API 6D, BS 5351, ASME B 16,34 |
| Face to face | ASME B 16,10, API 6D, DIN 3202 |
| Beëindigenverbinding | ASME B16.5, DIN 2543-2550, ASME B 16,25 |
| Test en Inspectie | ISO5208, API 6D, BS 6755 |
| Verrichtingsmethode | Handboek, Wormtoestel, Elektrische Actuator, Pneumatische Actuator |
Toepasselijke Normen
HET ONTWERP & DE VERVAARDIGING ZIJN IN OVEREENSTEMMING MET: API 6D/ISO 14313, ASME B16.34
DE VERBINDINGSdimensie IS IN OVEREENSTEMMING MET: ASME B16.25, DIN-EN 12627
HET ONTWERP VAN DE BRANDweerstand IS IN OVEREENSTEMMING MET: API 607/ISO 10497
DE INSPECTIE & DE TEST ZIJN IN OVEREENSTEMMING MET: API 6D, ISO 5208, API 598
HET MATERIAAL IS IN OVEREENSTEMMING MET: ISO 15156
Materialen van delen
| 1 2 3 4 5 6 7 8 9 10 11 |
Lichaam Links-rechts lichaam Bal Seat Verzegelende ring O-ring Stam Seat-de klep van de vetinjectie De lente rechte speld Aftapping vavle |
12 13 14 15 16 17 18 19 20 21 22 |
Bal het smeren het dragen Schroef Bonnetpakking Steundekking Matrijzenhouder Verpakking Eindstootkussen De lentespeld Vlak sleutel Stampakking De statisch-vrije lente |
Materialen van delen
| Lichaam Bal Seat Stam Verzegelende ring O-ring Schroef Steundekking Matrijzenhouder De lente Lager Gaske |
A105/LF2/F304/F316/F304L/F316L/F11/F22/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 PTFE/NYLON/PEEK/TEFLON VITON/NBR B7M/B8M/L7M/B16M A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 17-4PH/17-7PH/Inconel 304+PTFE/316+PTFE Flexibele graphite+304/PTFE |
Technische parameters en kenmerken:
| Productomschrijving | Volledig lassende kogelklep |
| Model | De volledig lassende kogelklep van het trunionsmeedstuk |
| Nominale diameter | NPS 2“ ~NPS 48“ |
| Werkende temperatuur | -593℃~220℃ (de waaier van de diensttemperatuur kan voor verschillende materialen variëren) |
| Werkende druk | CL150-CL1500 |
| Materiaal | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, ENZ. |
| Ontwerpnorm | API 6D, ASME B16.34 |
| Structurele lengte | ASME B16.10 |
| Het verbinden end/td> | ASME B16.5, ASME B16.25 |
| Testnorm | API 598, API 6D, ISO 5208 |
| Verrichtingsmethode | Handvat, worm, motor-aandrijving eenheid, pneumatische aandrijvingseenheid |
| Toepassingsgebieden | Olie en aardgaspijpleidingen, en stedelijke aardgasleiding |
| Andere opmerkingen 1 | De klepzetel wordt ingebed met flexibele zegelring voor nul lekkage van verbinding; de klepzetel wordt voorzien van de voorgeladen lente die aan de variatie van druk en temperatuur aanpassings is, zodat is de lekkage niet aansprakelijk te gebeuren. |
| Andere opmerkingen 2 | Integrale klep met gelast kleplichaam, vrij van externe lekkage, enz. |
| Andere opmerkingen 3 | Brand die tegen bouw van alle-gelaste kogelklep verzetten zich. Elke lekkagepositie wordt ontworpen met flexibele grafietverpakking of roestvrij staal mengt grafiet om de brand tevreden te stellen zich verzet tegen vereisten in het geval van een brand. |
| Andere opmerkingen 4 | De meest geavanceerde structuur allebei wordt van de steunplaat in binnen- en buitenland goedgekeurd voor grote diameters om de levensduur te verhogen en de werkende torsie van klep te verminderen. Aldus, wordt de levensduur van kleppen zeer uitgebreid. |
| Andere opmerkingen 5 | De direct-begraven alle-gelaste kogelklep kan direct worden begraven, waarbij, geen hoge en grote klepkuil wordt vereist, slechts een kleine ondiepe kuil moet op grond worden voortgebouwd, zodat kunnen de bouwskosten en de techniektijd beduidend worden bespaard. |
| Andere opmerkingen 6 | Volledig droeg van klep geschikt voor het pigging, van kleine stroomweerstand en hoge stroomcapaciteit en goede stroomkenmerken |
| Andere opmerkingen 7 | De klepbal kan de klepzetel volledig insluiten wanneer de alle-gelaste kogelklep wordt geopend, zodat zullen de onzuiverheden in het middel niet gespoeld worden aan de klepzetel of de verpakkingsoppervlakte van kleplichaam. Vandaar, heeft het kleplichaam een zelfde levensduur zoals de pijpleiding toe te schrijven aan zijn speciale bouw. |
