Grootte:: | NPS 2 " ~56“ | Drukclassificatie:: | Klasse 150~2500, API 2000-15000 |
---|---|---|---|
Materiaal:: | A105, LF2, F304, F316, F304L, F316L, F51 ENZ. | Ontwerp & Productienorm:: | API 6A, API 6D, API 6DSS, BS 5351, ASME B16.34 |
Face to face:: | ASME B16.10, API 6D | eindverbinding:: | ASME B16.5, ASME B16.47, ASME B16.25 |
Test en Inspectie:: | ISO 5208, API 6D, API598 | Verrichtingsmethode:: | Handboek, Wormtoestel, Elektrische Actuator, Pneumatische Actuator |
Hoog licht: | taptype kogelklep,bovenste item kogelkraan |

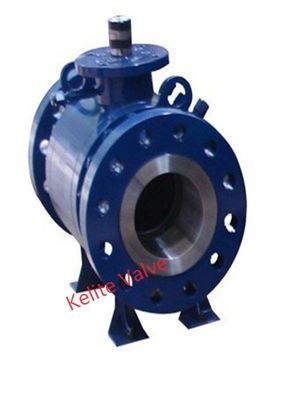

De kogelklep van de smeedstuktap van 2“ - 56“ CL150-2500 de kogelklep van Cs en SS
ONTWERP & PRODUCTIEnormen | |
---|---|
Basisontwerp | API 6D |
Muurdikte | API 6D |
De Afmeting van aangezicht tot aangezicht | API 6D |
De Afmeting van het flensbeëindigen | ANSI/ASME B16.5 (1“ aan 24“) ANSI/ASME B16.47 (26“ & omhoog) |
Uiteinde-las Beëindigenafmeting | ANSI/ASME B16.25 |
Inspectie & het Testen | API 6D |
Brand Veilig Ontwerp | API 607/BS 6755 |
Het ontwerp 3-stuk van de Samepletap de Volledige TapKogelkleppen - & verminderden Haven Uitgebreid Weergeven (zie hieronder „Stuklijst“)
Stuklijst
Nr. | NAAM VAN DEEL | MATERIALEN | |
---|---|---|---|
1 | Lichaam | A350 LF2 | A182 F316 |
2 | Bal | A350 LF2+ENP | A182, F316, A351, CF8M, 410 SS |
3 | Adapter | A350 LF2 | A182, F316, A351, CF8M |
4 | Stam | A350 LF2+ENP | 316 SS, 17-4 PHSS, 410 SS |
5 | Seat-Ring | A350 LF2+ENP | 316 SS, 410 SS |
6 | Seat-Tussenvoegsel | Devlon, Nylon, GLUURT, RTFE | |
7 | Seat-O-ring (2) | AED bij lage temperatuur van HNBR /Viton | |
8 | Seat-Verbinding | Grafiet | |
9 | Klier | A350 LF2 | 316 SS, 410 SS |
10 | Klierring | A350 LF2 | 316 SS, 410 SS |
11 | Opzettende Plaat | A350 LF2 | 316 SS, 410 SS |
12 | Tap | A350 LF2 | 316 SS, 410 SS |
13 | Taplager (2) | PTFE, Koolstofstaal | PTFE, 316 SS |
14 | Duwwasmachine | PTFE, Koolstofstaal | PTFE, 316 SS |
15 | Kliero-ring (2) | AED bij lage temperatuur van HNBR /Viton | |
16 | Stamo-ring (2) | AED bij lage temperatuur van HNBR /Viton | |
17 | Klierpakking | Grafiet | |
18 | Adaptero-ring (2) | AED bij lage temperatuur van HNBR /Viton | |
19 | Adapterpakking | Grafiet | |
20 | Opzettende Plaatpakking | Graphoil | |
21 | Nagel Bolt* | A320 L7M | A193 B8 |
22 | Hexuitdraai Nut* | A194 7M | A194 8 |
23 | SHCS | A320 L7M | A193 B8 |
24 | De antistatische Lente | Inconel x-750 | |
25 | Seat-de Lente | Inconel x-750 | |
26 | Penspeld | Koolstofstaal | Roestvrij staal |
27 | Vetmontage | Koolstofstaal | 316 SS |
28 | Vetmontage, BGH | Koolstofstaal | 316 SS |
29 | Balcontrole | Roestvrij staal | |
30 | NPT Stop | Koolstofstaal | 316 SS |
31 | Openingsmontage | Koolstofstaal | 316 SS |
32 | Stamsleutel | Koolstofstaal | Roestvrij staal |
33 | Voet Plate* | Koolstofstaal | Roestvrij staal |
34 | Lift Plate* | Koolstofstaal | Roestvrij staal |
35 | De Speld van de tappen | Koolstofstaal | Roestvrij staal |
36 | Toestelexploitant | Kneedbaar Ijzer, Het Toestel van de Koolstofstaalworm | |
37 | Handwiel | Koolstofstaal, Kneedbaar Ijzer | |
Nota: Materialen ook beschikbaar in F321, F347, F51, F53, monel, inconel, incolloy en hastelloy. Metal-to-metal gezette kogelklepontwerpen zijn op verzoek beschikbaar. Extra op verzoek beschikbare materialen. *= gebruikt slechts met vastgeboute lichaamsbouw. |
Nr. | NAAM VAN DEEL | MATERIALEN | |
---|---|---|---|
1 | Lichaam | A350 LF2 | A182 F316 |
2 | Bal | A350 LF2+ENP | A182, F316, A351, CF8M, 410 SS |
3 | Adapter | A350 LF2 | A182, F316, A351, CF8M |
4 | Stam | A350 LF2+ENP | 316 SS, 17-4 PHSS, 410 SS |
5 | Seat-Ring | A350 LF2+ENP | 316 SS, 410 SS |
6 | Seat-Tussenvoegsel | Devlon, Nylon, GLUURT, RTFE | |
7 | Seat-O-ring (2) | AED bij lage temperatuur van HNBR /Viton | |
8 | Seat-Verbinding | Grafiet | |
9 | Klier | A350 LF2 | 316 SS, 410 SS |
10 | Klierring | A350 LF2 | 316 SS, 410 SS |
11 | Opzettende Plaat | A350 LF2 | 316 SS, 410 SS |
12 | Tap | A350 LF2 | 316 SS, 410 SS |
13 | Taplager (2) | PTFE, Koolstofstaal | PTFE, 316 SS |
14 | Duwwasmachine | PTFE, Koolstofstaal | PTFE, 316 SS |
15 | Kliero-ring (2) | AED bij lage temperatuur van HNBR /Viton | |
16 | Stamo-ring (2) | AED bij lage temperatuur van HNBR /Viton | |
17 | Klierpakking | Grafiet | |
18 | Adaptero-ring (2) | AED bij lage temperatuur van HNBR /Viton | |
19 | Adapterpakking | Grafiet | |
20 | Opzettende Plaatpakking | Graphoil | |
21 | Nagel Bolt* | A320 L7M | A193 B8 |
22 | Hexuitdraai Nut* | A194 7M | A194 8 |
23 | SHCS | A320 L7M | A193 B8 |
24 | De antistatische Lente | Inconel x-750 | |
25 | Seat-de Lente | Inconel x-750 | |
26 | Penspeld | Koolstofstaal | Roestvrij staal |
27 | Vetmontage | Koolstofstaal | 316 SS |
28 | Vetmontage, BGH | Koolstofstaal | 316 SS |
29 | Balcontrole | Roestvrij staal | |
30 | NPT Stop | Koolstofstaal | 316 SS |
31 | Openingsmontage | Koolstofstaal | 316 SS |
32 | Stamsleutel | Koolstofstaal | Roestvrij staal |
33 | Voet Plate* | Koolstofstaal | Roestvrij staal |
34 | Lift Plate* | Koolstofstaal | Roestvrij staal |
35 | De Speld van de lichaamspen | Koolstofstaal | Roestvrij staal |
36 | Toestelexploitant | Kneedbaar Ijzer, Het Toestel van de Koolstofstaalworm | |
37 | Handwiel | Koolstofstaal, Kneedbaar Ijzer | |
38 | Tappakking | Grafiet | |
39 | Tapo-ring (2) | HNBR/Viton-AED bij lage temperatuur | |
Nota: Materialen ook beschikbaar in F321, F347, F51, F53, monel, inconel, incolloy en hastelloy. Metal-to-metal gezette kogelklepontwerpen zijn op verzoek beschikbaar. Extra op verzoek beschikbare materialen. *= gebruikt slechts met vastgeboute lichaamsbouw. |
