formaat: | DN 15~350 | Druk: | PN1.6~40 |
---|---|---|---|
Materiaal: | Koolstofstaal, roestvrij staal | Ontwerp:: | API6D, ASME B16.34 |
test: | API 598 | VERRICHTING: | Hefboom, Toestel, Pneumatische enz. |
Hoog licht: | Trunnion Mounted kogelkraan,bovenste item kogelkraan |

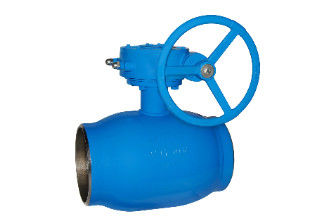

Volledige Gelaste Gesmede StaalKogelklep
Structurele kenmerken:
Technische Beschrijving:
Verminder droeg Hoofdgrootte:
DN |
L (Rf) |
L (WIJ) |
D1 | D2 |
H1 (Hefboom) |
H1 (WORMwiel) |
W (HEFBOOM) |
W (WORMwiel) |
15X10 | 130 | 210 |
21 |
42 |
64 |
129 | ||
20X15 | 150 | 230 | 27 | 48 | 64 | 129 | ||
25X20 | 160 | 230 | 34 | 60 | 76 | 159 | ||
32X25 | 180 | 260 | 42 | 76 | 85 | 159 | ||
40X32 | 200 | 300 | 48 | 89 | 95 | 245 | ||
50X40 | 230 | 300 | 60 | 89 | 124 | 245 | ||
65X50 | 270 | 300 | 76 | 114 | 162 | 320 | ||
80X65 | 280 | 300 | 89 | 140 | 175 | 320 | ||
100X80 | 300 | 325 | 114 | 168 | 192 | 169 | 450 | 230 |
125X100 | 350 | 325 | 141 | 203 | 205 | 183 | 450 | 230 |
150X125 | 400 | 350 | 168 | 219 | 225 | 203 | 450 | 230 |
200X150 | 450 | 400 | 219 | 273 | 245 | 224 | 1000 | 280 |
250X200 | 568 | 560 | 273 | 351 | 285 | 262 | 1000 | 320 |
300X250 | 648 | 635 | 325 | 426 | 348 | 322 | 1500 | 320 |
350X300 | 762 | 762 | 377 | 508 | 355 | 400 |
