Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Grootte:: | NPS 2 " ~24“ | Drukclassificatie:: | Klasse 150~1500 |
---|---|---|---|
Materiaal:: | A105, LF2, F304, F316, F304L, F316L, F22, F51 ENZ. | Ontwerp & Productienorm:: | API 608, API 6D, BS 5351, ASME B16.34 |
Face to face:: | ASME B16.10, API 6D, BSEN 558 | eindverbinding:: | ASME B16.5, BSEN 1092 |
Test en Inspectie:: | ISO 5208, API 6D, BSEN 12266, API 598 | Verrichtingsmethode:: | Handboek, Wormtoestel, Elektrische Actuator, Pneumatische Actuator |
Hoog licht: | taptype kogelklep,bovenste item kogelkraan |

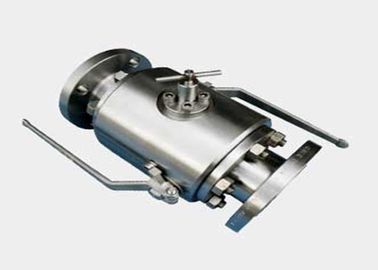

Smedend de tweelingkogelklep van de ballendbb tap van 2“ - 24“ CL150-1500
Het „dubbele Blok en de Aftapisolatiefilosofie“ vereisen twee in-line isolatiekleppen en een aftapdieklep, aan afvoerkanaal of opening opgesloten vloeistof tussen de twee sluitingselementen wordt gebruikt de stroomafwaartse pijp veilig veilig te isoleren. Deze eigenschap kan met één enkele kleppen c/w een aftaphaven tussen obturators worden bereikt.
HOOFDtoepassingen
•Zeeolie & gasproductie
•Gas & olieterminals
•Chemisch product & Petrochemische stof
•Raffinage
•Fiscale het Meten Steunbalk Productie
•De drager van het LNGgas
•De contractanten van de procesmacht industr y
VOORDELEN
•Ruimte en gewichtsbesparing
•Kostenbesparing (product & installatie)
•Geminimaliseerde lekwegen
•Verhoogde lijn structurele integriteit
•ESDV+MOV of ESDV+XV-configuraties
•Increasesdbetrouwbaarheid van het systeem
KENMERKEN
•Antislag uit/lage emissiestammen
•Brand veilig & antistatisch ontwerp
•Onafhankelijke bal en stam
•Zelf het richten zich versieringen
•Zelf verlichtend Dubbel zuigereffect
drijvende zetels
•Gezette zacht of metaal
Het ontwerp is beschikbaar in zijingang, (vastgebout, gelast lichaam) en voor kust, zee (hoogste kant) of onderzeeconfiguraties.
Het aftappen/het Openingssysteem kan van Bol, Poort of Kogelkleppen vanaf klantenvereiste worden voorzien.
KLASSE #600 | KLASSE #900 | KLASSE #1500 | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Grootte (binnen) |
A | B | C | D | E | L | W (Kg) |
A | B | C | D | E | L | W (Kg) |
A | B | C | D | E | L | W (Kg) |
2 | 49 | 49 | 165 | 102 | 98 | 528 | 47 | 49 | 49 | 216 | 104 | 103 | 584 | 82 | 49 | 49 | 216 | 106 | 104 | 584 | 95 |
3*2 | 74 | 49 | 210 | 102 | 98 | 587 | 47 | 74 | 49 | 241 | 103 | 102 | 574 | 88 | 74 | 49 | 267 | 104 | 103 | 660 | 129 |
3 | 74 | 74 | 210 | 165 | 128 | 627 | 93 | 74 | 74 | 241 | 163 | 132 | 643 | 94 | 74 | 74 | 267 | 167 | 128 | 660 | 184 |
4*3 | 100 | 74 | 373 | 165 | 128 | 703 | 117 | 100 | 74 | 292 | 166 | 127 | 719 | 152 | 100 | 74 | 311 | 166 | 128 | 787 | 207 |
4 | 100 | 100 | 273 | 210 | 160 | 679 | 170 | 100 | 100 | 292 | 211 | 169 | 734 | 232 | 100 | 100 | 311 | 179 | 170 | 787 | 356 |
6*4 | 150 | 100 | 356 | 210 | 160 | 806 | 225 | 150 | 100 | 381 | 208 | 163 | 857 | 328 | 144 | 100 | 394 | 213 | 168 | 944 | 485 |
6 | 150 | 150 | 356 | 250 | 200 | 873 | 380 | 150 | 150 | 381 | 259 | 213 | 924 | 576 | 144 | 144 | 394 | 260 | 233 | 1010 | 816 |
8*6 | 201 | 150 | 419 | 250 | 200 | 975 | 438 | 201 | 150 | 470 | 263 | 213 | 1051 | 660 | 192 | 144 | 483 | 265 | 229 | 1140 | 906 |
8 | 201 | 201 | 419 | 288 | 255 | 1020 | 728 | 201 | 201 | 470 | 297 | 264 | 1096 | 928 | 192 | 192 | 483 | 304 | 290 | 1194 | 1312 |
10*8 | 252 | 201 | 510 | 288 | 255 | 1147 | 880 | 252 | 201 | 545 | 294 | 269 | 1197 | 1035 | 239 | 192 | 585 | 297 | 287 | 1353 | 1431 |
10 | 252 | 252 | 510 | 330 | 308 | 1264 | 1137 | 252 | 252 | 545 | 342 | 333 | 1314 | 1515 | 239 | 239 | 585 | 363 | 352 | 1435 | 2250 |
12*10 | 303 | 252 | 560 | 330 | 308 | 1314 | 1379 | 303 | 252 | 610 | 348 | 328 | 1441 | 1733 | 287 | 239 | 709 | 360 | 347 | 1581 | 2288 |
12 | 303 | 303 | 575 | 378 | 348 | 1380 | 1601 | 303 | 303 | 610 | 384 | 379 | 1507 | 2114 | 287 | 287 | 709 | 417 | 425 | 1664 | 3150 |
14 | 334 | 334 | 628 | 394 | 360 | 1494 | 1516 | 334 | 334 | 640 | 398 | 368 | 1640 | 2175 | 315 | 315 | 765 | 437 | 426 | 1854 | 3990 |
16*12 | 385 | 334 | 686 | 378 | 348 | 1533 | 1887 | 385 | 334 | 705 | 400 | 382 | 1679 | 2422 | 360 | 315 | 848 | 424 | 422 | 1925 | 3640 |
16 | 385 | 385 | 700 | 430 | 410 | 1644 | 2135 | 385 | 385 | 710 | 436 | 437 | 1790 | 3225 | 360 | 360 | 848 | 475 | 493 | 2042 | 5698 |
18 | 436 | 436 | 774 | 467 | 430 | 1790 | 2933 | 436 | 436 | 800 | 484 | 497 | 2017 | 4230 | 405 | 405 | 980 | 563 | 608 | 2184 | 8673 |
20*16 | 487 | 436 | 815 | 430 | 410 | 1850 | 3128 | 487 | 436 | 790 | 439 | 442 | 1850 | 3738 | 455 | 405 | 1015 | 484 | 502 | 2161 | 6676 |
20 | 48 | 487 | 865 | 500 | 492 | 1985 | 3693 | 487 | 487 | 890 | 532 | 503 | 2109 | 6300 | 455 | 455 | 1015 | 617 | 645 | 2450 | 11798 |
24*20 | 589 | 487 | 940 | 500 | 492 | 2192 | 4547 | 589 | 487 | 1040 | 534 | 500 | 2240 | 7020 | 530 | 455 | 1293 | 624 | 643 | 2575 | 14138 |
24 | 5Hiq | 589 | 1028 | 594 | 570 | 2207 | 6630 | 589 | 589 | 1059 | 617 | 633 | 2368 | 8840 | 530 | 530 | 1293 | 698 | 724 | 2720 | 18564 |
•Alle afmetingen behalve waar andere gespecificeerd wijs in mm is.
•De gewichtscijfers zijn relevant voor van een flens voorzien eindkleppen.
•Nota: Voor afmetingen en gewichten in grotere grootte raadpleeg de fabriek.
•De afmetingen C, D, E, en gewichten zijn onderworpen aan changewithoutbericht.
•Afmetingen van aangezicht tot aangezicht die niet in de industrienormen zijn worden de vermeld zonder voorafgaande kennisgeving voor wijzigingen vatbaar.
